Исторический экскурс


Ракетное топливо содержит в своем составе горючее и окислитель и, в отличие от реактивного топлива, не нуждается во внешнем компоненте: воздухе или воде. Ракетные топлива по своему агрегатному состоянию делятся на жидкие, твердые и гибридные. Жидкие топлива подразделяются на криогенные (с температурой кипения компонентов ниже нуля градусов по Цельсию) и высококипящие (остальные). Твердые топлива состоят из химического соединения, твердого раствора или пластифицированной смеси компонентов. Гибридные топлива состоят из компонентов в разном агрегатном состоянии, на данный момент находятся в стадии исследований.

Виды ракетного топлива военного назначения

Исторически первым ракетным топливом послужил дымный порох, состоящий из смеси селитры (окислителя), древесного угля (горючего) и серы (связующего), который впервые был использован в китайских ракетах во 2 веке н.э. Боеприпасы с ракетным двигателем твердого топлива (РДТТ) применялись в военном деле как зажигательное и сигнальное средство.



После изобретения в конце XIX века бездымного пороха на его основе было разработано однокомпонентное баллиститное топливо, состоящее из твердого раствора нитроцеллюлозы (горючего) в нитроглицерине (окислителе). Баллиститное топливо обладает кратно большей энергетикой по сравнению с дымным порохом, имеет высокую механическую прочность, хорошо формуется, длительно сохраняет химическую стабильность при хранении, обладает низкой себестоимостью. Эти качества предопределили широкое использование баллиститного топлива в наиболее массовых боеприпасах, оснащенных РДТТ – реактивных снарядах и гранатах.



Развитие в первой половине ХХ века таких научных дисциплин, как газодинамика, физика горения и химия высокоэнергетических соединений позволило расширить состав ракетных топлив за счет применения жидких компонентов. Первая боевая ракета с жидкостным ракетным двигателем (ЖРД) «Фау-2» использовала криогенный окислитель – жидкий кислород и высококипящее горючее – этиловый спирт.

После Второй мировой войны ракетное оружие получило приоритет в развитии по сравнению с другими видами вооружения по причине своей способности доставлять к цели ядерные заряды на любое расстояние – от нескольких километров (реактивные системы) до межконтинентальной дальности (баллистические ракеты). Кроме того, ракетное оружие существенно потеснило артиллерийское в авиации, ПВО, сухопутных войсках и на флоте за счет отсутствия силы отдачи при пуске боеприпасов с ракетными двигателями.



Одновременно с баллиститным и жидким ракетным топливом развивались многокомпонентные смесевые твердые топлива, как наиболее приспособленные к применению в военных целях в связи с их широким температурным диапазоном эксплуатации, устранением опасности разлива компонентов, меньшей стоимости твердотопливных ракетных двигателей за счет отсутствия в их конструкции трубопроводов, клапанов и насосов, большей тягой на единицу веса.

Основные характеристики ракетных топлив


Кроме агрегатного состояния своих компонентов, ракетные топлива характеризуются следующими показателями:

— удельный импульс тяги;
— термическая стабильность;
— химическая стабильность;
— биологическая токсичность;

— плотность;
— дымность.

Удельный импульс тяги ракетных топлив зависит от давления и температуры в камере сгорания двигателя, а также молекулярного состава продуктов сгорания. Кроме того, удельный импульс зависит от степени расширения сопла двигателя, но это больше относится к внешней среде применения ракетной техники (воздушная атмосфера или космическое пространство).



Повышенное давление обеспечивается с помощью использования конструкционных материалов с высокой прочностью (стальных сплавов для ЖРД и органопластиков для РДТТ). В этом аспекте ЖРД опережают РДТТ по причине компактности своего двигательного агрегата по сравнению с корпусом твердотопливного двигателя, являющегося одной большой камерой сгорания.

Высокая температура продуктов сгорания достигается с помощью добавления в твердое топливо металлического алюминия или химического соединения – гидрида алюминия. Жидкое топливо может использовать подобные добавки только в случае его загущения специальными добавками. Теплозащита ЖРД обеспечивается с помощью охлаждения топливом, теплозащита РДТТ – с помощью прочного скрепления топливной шашки со стенками двигателя и применения выгорающих вкладышей из углерод-углеродного композита в критическом сечении сопла.



Молекулярный состав продуктов сгорания/разложения топлива влияет на скорость истечения и их агрегатное состояние на срезе сопла. Чем меньше вес молекул, тем больше скорость истечения: наиболее предпочтительными продуктами сгорания являются молекулы воды, за ними следуют молекулы азота, углекислого газа, окислы хлора и других галогенов; наименее предпочтительным является окисел алюминия, который конденсируется в сопле двигателя до твердого состояния, снижая тем самым объем расширяющихся газов. Кроме того, фракция окисла алюминия вынуждает применять сопла конической формы из-за абразивного износа наиболее эффективных сопел Лаваля с параболической поверхностью.

Для ракетных топлив военного назначения особое значение имеет их термическая стабильность в связи с широким температурным диапазоном эксплуатации ракетной техники. Поэтому криогенные жидкие топлива (кислород + керосин и кислород + водород) применялись только на начальном этапе развития межконтинентальных баллистических ракет (Р-7 и Titan), а также для ракет-носителей космических многоразовых аппаратов (Space Shuttle и «Энергия»), предназначенных для вывода спутников и космического оружия на околоземную орбиту.



В настоящее время в военной сфере применяется исключительно высококипящее жидкое топливо на основе тетраоксида азота (АТ, окислитель) и несимметричного диметилгидразина (НДМГ, горючее). Термическая стабильность этой топливной пары определяется температурой кипения АТ (+21°C), что ограничивает применение данного топлива ракетами, находящимися в термостатированных условиях ракетных шахт МБР и БРПЛ. В связи с агрессивностью компонентов технологией их производства и эксплуатации баков ракет владела/владеет только одна страна в мире — СССР/РФ (МБР «Воевода» и «Сармат», БРПЛ «Синева» и «Лайнер»). В порядке исключения АТ+НДМГ применяется в качестве топлива авиационных крылатых ракет Х-22 «Буря», но из-за проблем с наземной эксплуатацией Х-22 и их следующее поколение Х-32 планируется заменить крылатыми ракетами «Циркон» с реактивным двигателем, использующими керосин в качестве горючего.



Термическая стабильность твердых топлив в основном определяется соответствующим свойством растворителя и полимерного связующего. В составе баллиститных топлив растворителем является нитроглицерин, который в твердом растворе с нитроцеллюлозой имеет температурный диапазон эксплуатации от минус до плюс 50°C. В смесевых топливах в качестве полимерного связующего используются различные синтетические каучуки с тем же температурным диапазоном эксплуатации. Однако термическая стабильность основных компонентов твердого топлива (динитрамид аммония +97°C, гидрид алюминия +105°C, нитроцеллюлоза +160°C, перхлорат аммония и октоген +200°C) значительно превышает аналогичное свойство известных связующих, в связи с чем актуальным является поиск их новых составов.

Наиболее химически стабильной является топливная пара АТ+НДМГ, поскольку для неё разработана уникальная отечественная технология ампулизированного хранения в алюминиевых баках под небольшим избыточным давлением азота в течение практически неограниченного времени. Все твердые топлива со временем химически деградируют из-за самопроизвольного разложения полимеров и их технологических растворителей, после чего олигомеры вступают в химические реакции с другими, более стойкими компонентами топлива. Поэтому шашки РДТТ нуждаются в регулярной замене.

Биологически токсичным компонентом ракетных топлив является НДМГ, который поражает центральную нервную систему, слизистые оболочки глаз и пищеварительного тракта человека, провоцирует раковые заболевания. В связи с этим работа с НДМГ ведется в изолирующих костюмах химзащиты с применением автономных дыхательных аппаратов.

Величина плотности топлива прямо влияет на массу топливных баков ЖРД и корпуса РДТТ: чем больше плотность, тем меньше паразитная масса ракеты. Наименьшая плотность у топливной пары водород+кислород — 0,34 г/куб. см, у пары керосин+кислород плотность составляет 1,09 г/куб. см, АТ+НДМГ – 1,19 г/куб. см, нитроцеллюлоза+нитроглицерин – 1,62 г/куб. см, алюминий/гидрид алюминия + перхлорат/динитрамид аммония – 1,7 г/куб.см, октоген+перхлорат аммония – 1,9 г/куб. см. При этом надо учитывать, что у РДТТ осевого горения плотность топливного заряда примерно в два раза меньше плотности топлива из-за звездообразного сечения канала горения, применяемого с целью поддержания постоянного давления в камере сгорания вне зависимости от степени выгорания топлива. То же самое относится к баллиститным топливам, которые формируются в виде набора лент или шашек для сокращения времени горения и дистанции разгона реактивных снарядов и ракет. В отличии от них плотность топливного заряда в РДТТ торцевого горения на основе октогена совпадает с указанной для него максимальной плотностью.



Последним из основных характеристик ракетных топлив является дымность продуктов сгорания, визуально демаскирующих полет ракет и реактивных снарядов. Указанный признак присущ твердым топливам, содержащим в своем составе алюминий, окислы которого конденсируются до твердого состояния в процессе расширения в сопле ракетного двигателя. Поэтому указанные топлива применяются в РДТТ баллистических ракет, активный участок траектории которых находится вне зоны прямой видимости противника. Авиационные ракеты снаряжаются топливом на основе октогена и перхлората аммония, реактивные снаряды, гранаты и противотанковые ракеты – баллиститным топливом.

Энергетика ракетных топлив


Для сравнения энергетических возможностей различных видов ракетного топлива необходимо задать для них сопоставимые условия горения в виде давления в камере сгорания и степени расширения сопла ракетного двигателя – например, 150 атмосфер и 300-кратное расширение. Тогда для топливных пар/троек удельный импульс составит:

кислород+водород – 4,4 км/с;
кислород+керосин – 3,4 км/с;
АТ+НДМГ – 3,3 км/с;
динитрамид аммония + гидрид водорода + октоген – 3,2 км/с;
перхлорат аммония + алюминий + октоген – 3,1 км/с;
перхлорат аммония + октоген – 2,9 км/с;
нитроцеллюлоза + нитроглицерин – 2,5 км/с.



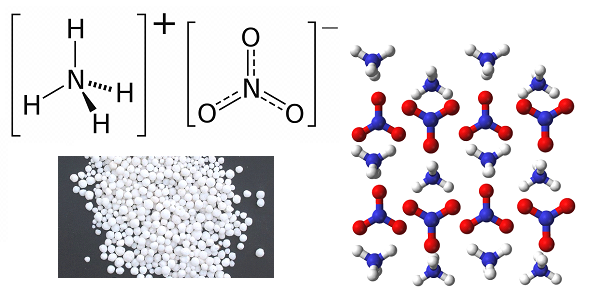

Твердое топливо на основе динитрамида аммония является отечественной разработкой конца 1980-х годов, применялось в качестве топлива второй и третьей ступеней ракет РТ-23 УТТХ и Р-39 и до сих пор не превзойдено по энергетическим характеристикам лучшими образцами зарубежного топлива на основе перхлората аммония, применяемыми в ракетах Minuteman-3 и Trident-2. Динитрамид аммония является взрывчатым веществом, детонирующим даже от светового излучения, поэтому его производство ведется в помещениях, освещаемых маломощными лампами красного света. Технологические сложности не позволили освоить процесс изготовления ракетного топлива на его основе нигде в мире, кроме как в СССР. Другое дело, что советская технология в плановом порядке была реализована только на Павлоградском химическом заводе, расположенном в Днепропетровской области УССР, и была потеряна в 1990-е годы после перепрофилирования завода на выпуск бытовой химии. Однако, судя по тактико-техническим характеристикам перспективных образцов вооружения типа РС-26 «Рубеж», технология была восстановлена в России в 2010-х годах.



В качестве примера высокоэффективной композиции можно привести состав твердого ракетного топлива из российского патента № 2241693, принадлежащего ФГУП «Пермский завод им. С.М. Кирова»:

окислитель – динитрамид аммония, 58%;
горючее – гидрид алюминия, 27%;
пластификатор – нитроизобутилтринитратглицерин, 11,25%;
связующее — полибутадиеннитрильный каучук, 2,25%;
отвердитель – сера, 1,49%;
стабилизатор горения — ультрадисперсный алюминий, 0,01%;
добавки – сажа, лецитин и т.д.

Перспективы развития ракетных топлив



Основными направлениями развития жидких ракетных топлив являются (в порядке очередности реализации):

— использование переохлажденного кислорода с целью увеличения плотности окислителя;
— переход к топливной паре кислород+метан, горючий компонент которой обладает на 15% большей энергетикой и в 6 раз лучшей теплоемкостью, чем керосин с учетом того, что алюминиевые баки при температуре жидкого метана упрочняются;
— добавление озона в состав кислорода на уровне 24% с целью повышения температуры кипения и энергетики окислителя (большая доля озона является взрывоопасной);
— использование тиксотропного (загущенного) топлива, компоненты которого содержат взвеси из пентаборана, пентафторида, металлов или их гидридов.

Переохлажденный кислород уже используется в ракете-носителе Falcon 9, ЖРД на топливной паре кислород+метан разрабатываются в России и США.

Главным направлением развития твердых ракетных топлив является переход на активные связующие, содержащие в составе своих молекул кислород, улучшающий окислительный баланс твердого топлива в целом. Современным отечественным образцом такого связующего является полимерный состав «Ника-М», включающий циклические группы из двуокиси динитрила и бутилендиола полиэфируретана, разработки ГосНИИ «Кристалл» (г. Дзержинск).

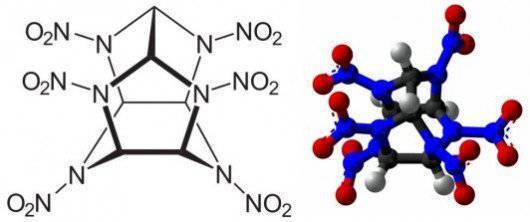

Другим перспективным направлением является расширение номенклатуры используемых нитраминных взрывчатых веществ, обладающих большим кислородным балансом по сравнению с октогеном (минус 22%). В первую очередь это гексантирогексаазаизовюрцитан (Cl-20, кислородный баланс минус 10%) и октанитрокубан (нулевой кислородный баланс), перспективы применения которых зависят от снижения стоимости их производства – в настоящее время Cl-20 на порядок дороже октогена, октонитрокубан на порядок дороже Cl-20.



Кроме совершенствования известных типов компонентов, исследования также ведутся в направлении создания полимерных соединений, молекулы которых состоят исключительно из атомов азота, соединенных между собой одинарными связями. В результате разложения полимерного соединения под действием нагрева азот образует простые молекулы из двух атомов, соединенных тройной связью. Выделяемая при этом энергия двукратно превышает энергию нитраминных ВВ. Впервые азотные соединения с алмазоподобной кристаллической решеткой были получены российскими и немецкими учеными в 2009 году в ходе экспериментов на совместной опытной установке под действием давления в 1 млн. атмосфер и температуры в 1725°C. В настоящее время ведутся работы по достижению метастабильного состояния азотных полимеров при обычных давлении и температуре.



Перспективными кислородсодержащими химическими соединениями являются высшие окислы азота. Известный оксид азота V (плоская молекула которого состоит из двух атомов азота и пяти атомов кислорода) не представляет практической ценности в виде компонента твердого топлива в связи с низкой температурой его плавления (32°C). Исследования в этом направлении ведутся путем поиска метода синтеза оксида азота VI (гексаоксид тетраазота), каркасная молекула которого имеет форму тетраэдра, в вершинах которого расположены четыре атома азота, связанных с шестью атомами кислорода, расположенными на ребрах тетраэдра. Полная замкнутость межатомных связей в молекуле оксида азота VI дает возможность прогнозировать для него повышенную термическую стабильность, сходную с уротропином. Кислородный баланс оксида азота VI (плюс 63%) позволяет существенно повысить удельный вес в составе твердого ракетного топлива таких высокоэнергетических компонентов, как металлы, гидриды металлов, нитрамины и углеводородные полимеры.
